額定工作電壓4.5 V～24 V，極限電壓低至3.5 V;
工作溫度范圍 -40℃～150℃;
額定輸出(沉)電流25 mA，最大輸出(沉)電流50 mA;
開關響應時間約1μs，工作頻率DC～100 kHz;
工作點和釋放點溫度漂移小;
有多種封裝形式和多種外包裝可供選擇;
無機械觸點、無電火花，開關信號穩定，無瞬間顫抖，可靠性和安全性高;
產品符合歐盟RoHS指令2011/65/ EU和REACH法規1907/2006/EU的要求。
◆ 概 述

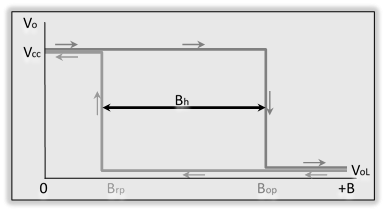

磁鐵S極面對傳感器標志面且接近傳感器時(B≥BOP)，傳感器輸出低電平;磁鐵遠離傳感器時(B≤BRP)，傳感器輸出高電平。磁鐵N極面對傳感器標志面時，傳感器沒有響應。穩定的回差(BH= |BOP- BRP|)確保傳感器開關狀態穩定。傳感器磁電轉換特性曲線如圖所示：

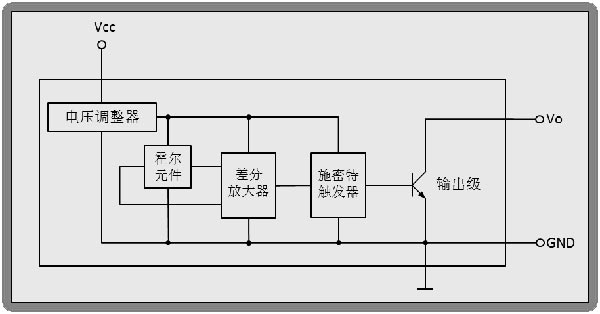

◆ 功能框圖
AH3134霍爾傳感器是一種以單磁極激勵的單端數字輸出霍爾集成電路。傳感器芯片內置有反向電壓保護器、電壓調整器、溫度補償電路、霍爾電壓發生器、信號放大器、史密特觸發器和集電極開路輸出驅動器等電路單元。性能優良的電壓調整器和溫度補償電路，確保傳感器在較寬的電壓范圍和溫度范圍內穩定地工作，反向電壓保護電路避免了傳感器受到反向電壓的損傷。
◆極限參數
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
| 貯存溫度 | Ts | -55 | 175 | ℃ |
| 電源電壓 | VCC | 3.5 | 28 | V |
| 輸出截止電壓 | VO（off） | — | 300 | mW |
| 磁感應強度 | B | 不限 | 不限 | mT |
| 輸出電流 | IO | — | 50 | mA |
◆靜電等級
人體模式下，靜電耐壓大于±6kV。
◆工作條件
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
| 電源電壓 | VCC | 4.5 | 24 | V |
| 工作溫度 | Ta | -40 | 150 | ℃ |
| 輸出電流 | IO | — | 5 | mA |
◆電特性
| 參數 | 符號 | 測試條件 | 典型值 | 最大值 | 單位 |
| 輸出低電平 | VOL | VCC1=4.5， VCC2=24V， IO=25mA， B≥BOP | 0.2 | 0.4 | V |
| 輸出高電平 | VOH | VCC1=4.5， VCC2=24V， IO=25mA， B≤BRP | 23.5 | 24 | V |
| 輸出漏電流 | IOH | VCC2=24V，VCC1開路 | 0.1 | 10 | μA |
| 電源電流 | ICC | VCC1=24V，Vo開路 | 3.5 | 8 | mA |
| 輸出上升沿時間 | tR | VCC1=VCC2=12V，RL=1.2kΩ， CL=20pF | 125 | 150 | μs |
| 輸出上升沿時間 | tF | 60 | 80 | ms |
◆磁參數
實驗條件：VCC1 = VCC2 =24V，IO = 50mA
| 參 數 | 符號 | 最小值 | 典型值 | 最大值 |
| 工作點 | BOP | — | 8 | 11 |
| 釋放點 | BRP | 3 | 5 | — |
| 回差︱工作點-釋放點︱ | BH︱BOP-BRP︱ | — | 4.5 | 6 |
注1：?jiǎn)挝粸楹撂厮估?1mT（毫特斯拉）=10Gs（高斯）。
注2：磁場S極垂直指向產品正面印記時，定義該磁場為B＞0。
注3：M型（SOT23-3L）產品的工作磁場以N極為準。
◆封裝外形圖

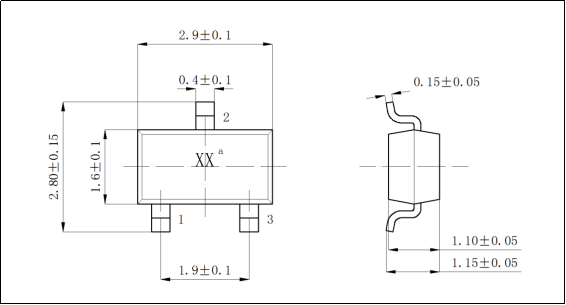

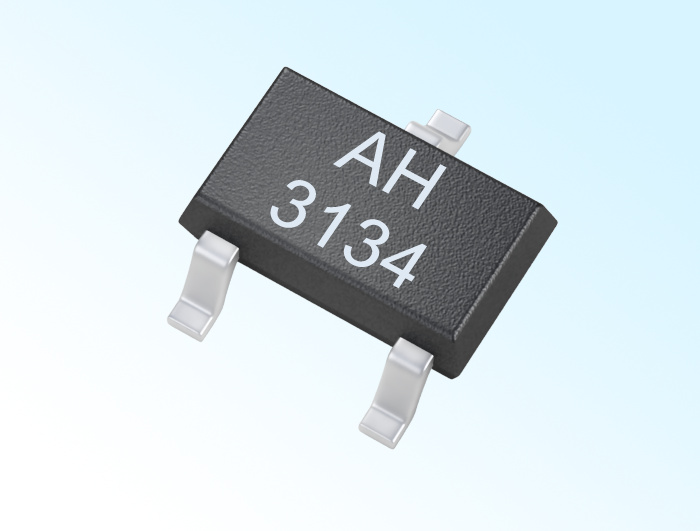

SOT23-3L(M型)封裝圖(單位為毫米)

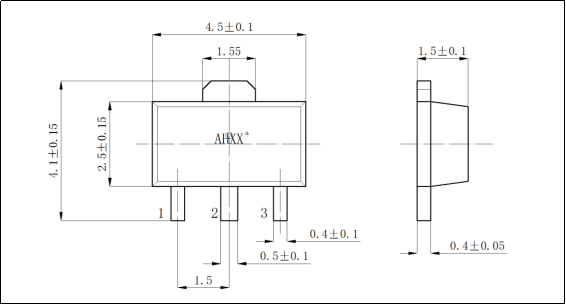

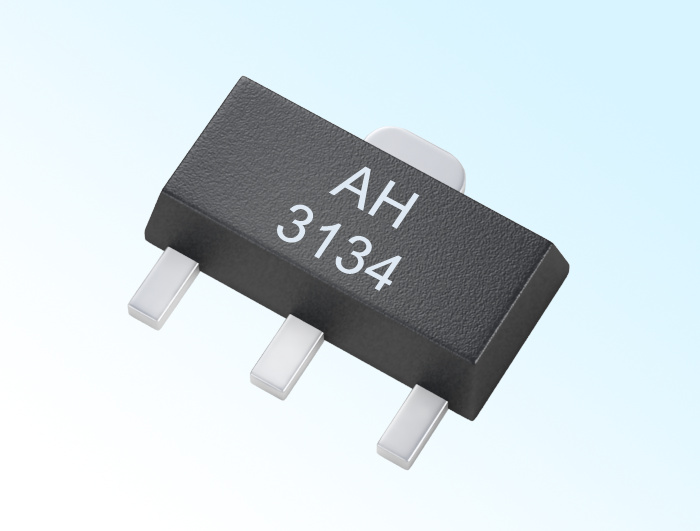

SOT89-3L(S型)封裝圖(單位為毫米)

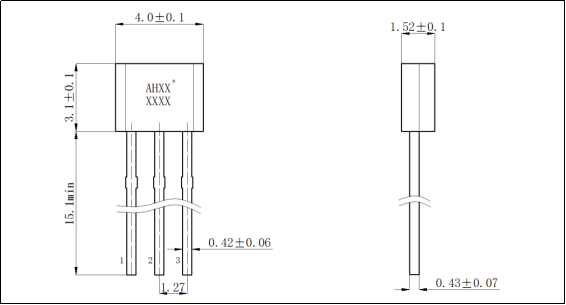

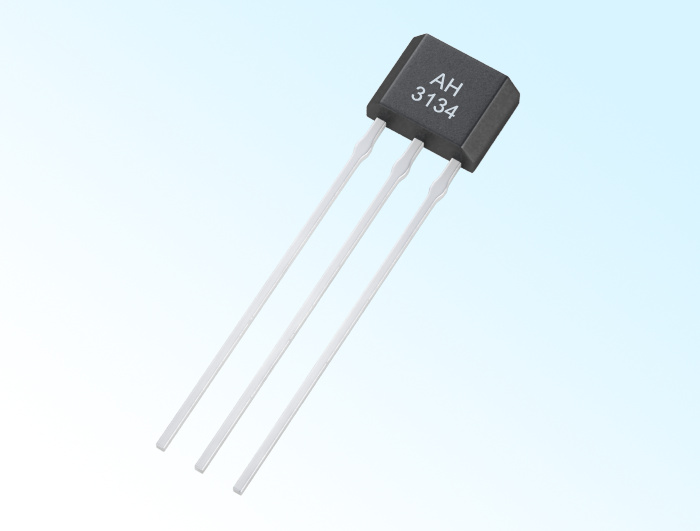

TO-92UA/TO-92S(UA型)封裝圖(單位為毫米)
